Что такое сборочный чертеж

🤔 Определение

Сборочный чертеж — это технический документ, который отображает изделия или конструкции, состоящие из нескольких деталей (компонентов), показывая, как эти детали соединяются и собираются в единое целое.

На сборочном чертеже указываются размеры, допуски, спецификации, а также часто приводится информация о порядке сборки.

Сборочные чертежи используются в различных отраслях, таких как машиностроение, электроника, строительство и других, где необходимо создать сложные изделия из множества деталей. Они являются важным инструментом для инженеров и конструкторов, так как помогают обеспечить правильное понимание и реализацию конструкции на стадии производства.

Сборочный чертеж может содержать:

• общий вид изделия;
• указания по монтажу и демонтажу деталей;
• перечень необходимых материалов и комплектующих;
• номера деталей или узлов, которые должны быть собраны.

Также на сборочных чертежах могут использоваться различные обозначения и условные графические знаки для упрощения восприятия информации.

Фото: взято с сайта http://rk1.bmstu.ru/index.php?id=100

Задачи сборочного чертежа

Сборочный чертеж выполняет несколько ключевых задач, включая:

1. Отображение структуры изделия. Показывает, как отдельные детали и узлы соединяются друг с другом, создавая законченное изделие.
2. Инструкции по сборке. Предоставляет информацию о порядке и способах сборки, включая необходимые инструменты и материалы.
3. Размеры и допуски. Указывает точные размеры, допуски и технические условия, чтобы гарантировать, что детали будут правильно собраны и будут функционировать как единое целое.
4. Указание на спецификации. Включает перечень использованных материалов и описание деталей, что облегчает их идентификацию и заказ.
5. Обеспечение единства документации. Создает сводный документ, который служит основой для производства, контроля качества и службы поддержки.
6. Документирование разработки. Помогает отслеживать изменения в конструкции на разных этапах разработки.
7. Коммуникация между участниками процесса. Упрощает взаимодействия между дизайнерами, инженерами, производственными работниками и монтажниками, обеспечивая понимание требований и особенностей изделия.

Эти задачи делают сборочные чертежи важным инструментом в процессе проектирования, производства и обслуживания изделий.

Что содержится на сборочном чертеже

Сборочный чертеж — это один из важнейших документов в техническом проектировании, который наглядно демонстрирует, как отдельные компоненты собираются в единое целое.

Рассмотрим основные элементы.

1. Общий вид изделия. На сборочном чертеже обязательно должен быть представлен общий вид собранного изделия. Это позволяет зрительно оценить его форму и конструкции, а также помогает понять, как отдельно взятые элементы будут взаимодействовать друг с другом.
2. Обозначения деталей. Каждая деталь или узел, входящий в сборку, обозначается специальным номером или индексом. Эти обозначения соответствуют номерам на отдельном чертеже каждой детали (детализированном чертеже).
3. Список сборочных единиц. В большинстве случаев внизу чертежа или на отдельной странице создается таблица, в которой указываются все детали, участвующие в сборке. Здесь включаются номера деталей, их наименования, количество и, возможно, обозначения материала.
4. Размеры и узлы. Сборочный чертеж должен содержать размеры, которые указывают на относительное расположение деталей. Размеры могут быть представлены в различных форматах, включая линейные, угловые и другие геометрические параметры.
5. Указания по сборке. На чертеже могут быть даны специальные символы и текстовые инструкции, объясняющие порядок сборки, способы соединения деталей (например, сварка, болтовые соединения) и другие замечания, касающиеся особенностей установки.
6. Допуски и параметры. Важным аспектом сборочного чертежа является указание на допустимые отклонения размеров (допуски) и параметры, которые обеспечивают корректную работу изделия. Эти данные помогают в процессе производства и контроля качества.
7. Спецификации и обозначения. На чертеже могут быть указаны различные спецификации, такие как требования к материалам, обработке поверхностей и т. д. Также полезно использовать условные обозначения для представления различных видов соединений и деталей.
8. Линии разреза и сечения. Если необходимо, могут быть включены разрезы и сечения, показывающие внутреннее устройство изделия. Это помогает лучше понять, как детали взаимосвязаны на уровне конструкции.

На чертеже необходимо указывать размеры, допустимые отклонения, а также другие параметры и требования, которые должны быть соблюдены или проверены в соответствии со сборочным чертежом. Важными моментами для указания на сборочных чертежах являются следующие категории размеров:

1. Габаритные размеры — устанавливают предельные внешние или внутренние контуры изделия, включая длину, ширину и высоту.
2. Установочные и присоединительные размеры — фиксируют параметры элементов, используемых для установки и соединения.
3. Эксплуатационные размеры — отражают основные характеристики сборочной единицы, необходимых для ее функционирования в эксплуатационных условиях.
4. Монтажные размеры — определяют расположение деталей относительно друг друга, что критически важно для корректной сборки.

Требования к оформлению сборочного чертежа

Сборочные чертежи являются важнейшими документами в области технического проектирования. Они служат основой для производства и монтажа изделий, а также обеспечивают связь между различными участниками процесса. Чтобы сборочные чертежи были понятными, точными и не вызывали вопросов, необходимо соблюдать определенные требования к их оформлению.

Общие требования

• Стандарты оформления. Все сборочные чертежи должны соответствовать действующим стандартам (например, ГОСТ в России), которые регламентируют правила оформления, размеры, шрифты и другие графические элементы.
• Четкость. Изображения на чертеже должны быть четкими и разборчивыми. Линии следует делать достаточной толщины, чтобы они были легко видны, а текст — читаемым и прописанным с соблюдением необходимого масштаба.
• Масштаб. Сборочный чертеж должен быть выполнен в соответствующем масштабе, который позволяет наглядно представить детали и их взаимное расположение. Обычно используют масштабы 1:1, 1:2, 1:5 и другие, в зависимости от размеров изделия.

Структура чертежа

• Заголовок. В верхней части чертежа обязательно указывается заголовок, который включает информацию о наименовании изделия, его назначении, а также наименование организации, ответственной за разработку.
• Дата и номер версии. Каждый сборочный чертеж должен иметь дату составления и номер версии, что позволяет отслеживать изменения и обновления в проекте.
• Подписи и обозначения. Все детали и узлы на чертеже должны иметь соответствующие номера (обозначения) и, при необходимости, пояснения, отмечающие их функции или особенности.

Изображения и графические элементы

• Общий вид. Сборочный чертеж должен начинаться с общего вида изделия, который дает представление о его форме и конструкции.
• Разрезы и сечения. В случае необходимости следует использовать разрезы и сечения, которые помогают лучше понять внутреннее строение изделия. На таких изображениях должны быть четко обозначены линии разреза.
• Детали, входящие в сборку. Каждая деталь, входящая в состав изделия, должна быть изображена и обозначена, что позволяет легко идентифицировать ее элементы.

Размеры и допуски

• Размеры. Нужно указывать все размеры, необходимые для сборки, включая габаритные, установочные и монтажные размеры, а также размеры, касающиеся взаимного расположения деталей.
• Допуски и параметры. Чтобы обеспечить точность сборки, следует указать допустимые отклонения для размеров и другие технические параметры, которые необходимо учитывать.

Дополнительная информация

• Спецификация. На сборочном чертеже или в отдельной таблице следует представлять спецификацию всех деталей с указанием их наименований, количества и необходимых материалов.
• Инструкции по сборке. Если есть особые требования или замечания относительно порядка или способов сборки, их необходимо отметить на чертеже.
• Примечания. Все дополнительные пояснения и примечания должны располагаться в удобных для чтения местах и иметь ясное содержание, чтобы не вызывать затруднений у пользователей чертежа.

Как оформлять изображения сборочных единиц

При оформлении изображений сборочных единиц необходимо соблюдать определенные требования. Основные из них включают:

1. Минимальное количество изображений. Количество представленных изображений следует свести к минимуму, одновременно обеспечивая полное представление о форме, расположении и характере соединений деталей.
2. Штриховка разрезов. В случае разрезов следует штриховать все смежные детали в разные стороны, что помогает визуально различать их на чертеже.
3. Единая штриховка для одной детали. На всех изображениях одна и та же деталь должна иметь одинаковую штриховку, что облегчает восприятие информации.
4. Исключение штриховки для стандартных изделий. Стандартные изделия на разрезах не следует штриховать, чтобы сохранить ясность и удобство чтения чертежа.

Фото: взято с сайта http://rk1.bmstu.ru/index.php?id=100

Оформление размеров на сборочном чертеже

При создании размеров на сборочных чертежах важно учитывать несколько ключевых требований:

1. Установочные и присоединительные размеры. Необходимо указать параметры, касающиеся установки изделия на месте монтажа или его соединения с другими элементами.
2. Дополнительные размеры. Следует также обозначить другие важные размеры и справочные параметры. Все справочные размеры на чертеже отмечаются символом «*», а в технической документации добавляется надпись «*Размеры для справок».

Оформление номеров позиции

На сборочном чертеже все элементы сборочной единицы должны быть пронумерованы в соответствии с номерами позиций, приведенными в спецификации данной единицы. Номера позиций располагаются на полках линий-выносок, ведущих от изображений отдельных составных частей, и, по возможности, группируются в колонках или строках на одной линии. Линии-выноски завершаются на изображении видимой точкой или стрелкой, если деталь закрашена.

Важно, чтобы линии-выноски не пересекались между собой и оставались параллельными линиям штриховки. Также следует избегать их пересечения с размерными линиями и другими элементами изображения. Разрешается применение одной общей линии-выноски с вертикальным расположением номеров позиций для группы деталей, имеющих четкую взаимосвязь.

Шрифт для номеров позиций должен быть на один-два размера больше, чем шрифт, используемый для выражения размерных данных на этом чертеже.

Фото: взято с сайта http://rk1.bmstu.ru/index.php?id=100

Технические требования

Технические требования, изложенные на чертеже, следует группировать по принципу однородности, например, в соответствии с качеством изделия, условиями и методами испытания, правилами транспортировки и хранения, а также особыми условиями эксплуатации. Эти требования располагаются над основной надписью в виде колонки, ширина которой не должна превышать 185 мм.

На листах формата более A4 допускается размещение текста в две и более колонки, при этом ширина каждой колонки также не должна превышать 185 мм. Пункты технических требований должны иметь сквозную нумерацию, и каждый пункт записывается с новой строки. Заголовок «Технические требования» указывается только в случае, если на чертеже также размещены технические характеристики.

Характеристика изделия сборочного чертежа

Если требуется указать техническую характеристику изделия, ее следует размещать отдельно от технических требований. Технические характеристики нумеруются самостоятельно и размещаются на свободном поле чертежа под заголовком «Техническая характеристика».

Фото: взято с сайта http://rk1.bmstu.ru/index.php?id=100

Как упростить сборочный чертеж

Упрощение сборочных чертежей является важным этапом в процессе проектирования, позволяющим повысить их читаемость и облегчить восприятие информации. Сборочные чертежи могут быть сложными и перегруженными деталями, планами и размерами, что затрудняет понимание. Упрощение может включать в себя несколько методов и подходов, которые помогут сделать чертежи более понятными и доступными для пользователей.

Уменьшение количества изображений

Одним из основных способов упрощения сборочного чертежа является снижение количества изображений. Вместо множества разрозненных видов, можно использовать общий вид с вырезами или разрезами.

Использование условных обозначений

Применение условных обозначений для распространенных деталей и соединений может значительно сократить размер чертежа. Например, можно использовать стандартные символы для обозначения крепежных элементов, что избавляет от необходимости изображать каждую деталь в индивидуальном порядке.

Сокращение ненужной информации

Удаление избыточной или несущественной информации, которая не влияет на понимание сборки, позволяет сосредоточиться на ключевых аспектах. Это можно сделать путем упрощения текстовых пояснений, сокращения размеров и графиков или даже использования ссылок на более подробные документы.

Группировка деталей

Группировка схожих или связанных деталей в единую категорию может помочь уменьшить загромождение чертежа. При этом важно сохранить ясность и возможность быстро идентифицировать компоненты.

Четкие размеры и обозначения

Упрощение может также включать в себя использование более понятных и читаемых шрифтов и размеров для размерных обозначений и текстов. Все размеры должны быть указаны четко и однозначно, чтобы избежать путаницы.

Оптимизация штриховки и линий

Сократите количество используемых штриховок и линий, которые не играют важной роли в понимании конструкции. Упрощенная штриховка помогает сосредоточиться на основных элементах чертежа, делая его более понятным.

Четкая организация пространства

Эффективная организация свободного пространства на чертеже поможет сделать его более структурированным и читабельным. Разделение различных секций (например, технические требования, спецификации) с ясными заголовками и отступами улучшает восприятие.

Спецификация сборочного чертежа

🤔 Определение

Спецификация — это конструкторский документ, который оформляется на одном или нескольких листах формата A4 и является обязательным дополнением к чертежам.

Она содержит все основные сведения об изделии и включает несколько разделов:

• документация;
• комплексы;
• сборочные единицы;
• детали;
• стандартные изделия;
• материалы;
• комплекты.

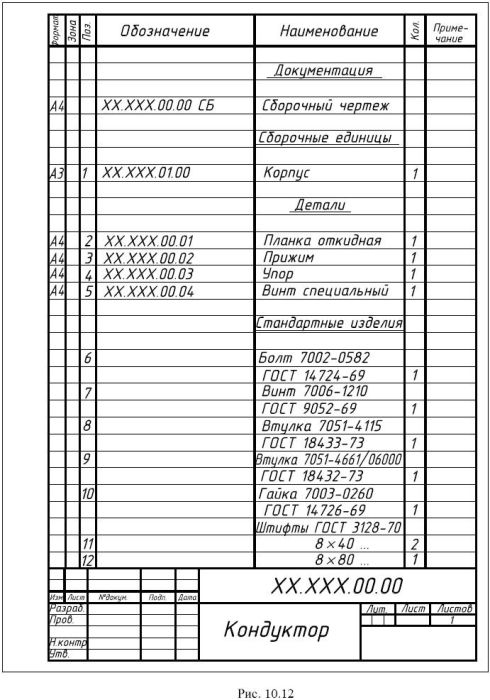

Спецификация представляется в виде таблицы с семью столбцами. В учебных курсовых проектах спецификация, как правило, помещается в приложении к пояснительной записке.

Подведем итоги

Соблюдение требований к оформлению сборочных чертежей имеет решающее значение для успешного производства и сборки изделий. Правильное и ясное оформление не только облегчает работу инженеров и мастеров на производстве, но и минимизирует риск ошибок, что, в свою очередь, способствует повышению качества и сроков выпуска продукции. Четкие, доступные и хорошо структурированные сборочные чертежи играют важную роль в процессе разработки, производства и обслуживания продукции, поэтому их оформление должно быть предметом особого внимания.

А упрощение сборочных чертежей помогает улучшить их визуальную доступность и понимание, что все более важно в условиях современных производственных процессов. Применяя методы упрощения, дизайнеры и разработчики могут сделать свои чертежи более эффективными и функциональными, что способствует лучшему взаимодействию между участниками проектирования и производства. Это ведет к снижению вероятности ошибок и оптимизации всего процесса разработки и выпуска продукции.

На создание этой статьи у нашей команды ушло 22 человеко-часа. В написании участвовали копирайтер, редактор, эксперт по черчению и контент-менеджер.

Что такое точка на чертеже

Изображение предмета на чертеже — это не просто рисунок, а точное отображение его формы и размеров. Для этого используются геометрические фигуры, которые собираются в единую композицию. В инженерной графике существует специальный «язык» для передачи информации о предметах. Одним из ключевых элементов этого языка является точка.

🤔 Определение

Точка — это фундаментальный элемент геометрии, не имеющий размеров. То есть ее длина, ширина и высота равны нулю.

Чтобы изобразить предмет на чертеже, его нужно перенести на плоскость.  Для этого в инженерной графике применяется метод прямоугольного проецирования.

Суть метода прямоугольного проецирования в том, что предмет проектируются на плоскость с помощью точек. Точки на чертеже определяют положение предмета в пространстве и являются строительными блоками для создания его изображения.

Таким образом, точка обеспечивает точность и однозначность изображения предмета.

Зачем нужны точки на чертеже

Точка обычно используются для:

• Обозначения точного положения. Точки позволяют указать конкретное местоположение на плоскости или в пространстве. Это может быть вершина фигуры, центр окружности, точка пересечения линий или любое другое важное место.
• Создания геометрических фигур. Точки является основой для построения любых геометрических фигур.
• Создания графиков и диаграмм. Точки используются для построения точек на координатах, что позволяет визуализировать зависимости между величинами и делать выводы о них.
• Построения чертежей в различных сферах. Точки используются в архитектуре, машиностроении, картографии, геодезии и других сферах для создания чертежей и планов.

Как найти точки на чертеже

Найти точки на чертеже — это задача, которая может показаться простой, но на самом деле требует внимательности и определенных знаний.

Основные способы найти точки на чертеже:

Визуальный поиск:

• Ищите обозначения. Точка на чертеже чаще всего обозначается крестиком «×» или точкой «•» и получает уникальное наименование (обычно обозначается заглавной латинской буквой).
• Обращайте внимание на пересечения. Точки могут находиться в местах пересечения линий.
• Изучайте текст. Если на чертеже есть текст, в нем могут быть указаны наименования точек и их координаты.

Поиск по координатам:

• Изучите систему координат. На чертеже может быть указана система координат (например, декартова система координат).
• Найдите координаты нужной точки. По координатам можно определить точное расположение точки на чертеже.

Использование специальных CAD-программ. Такие программы для проектирования (AutoCAD, Компас-3D) позволяют определять координаты точек, проводить измерения и выполнять другие операции с чертежами.

Советы по поиску точек:

• Увеличьте масштаб. Если точки слишком маленькие, увеличьте масштаб чертежа.
• Используйте линейку. Линейка поможет вам провести прямые линии и определить точное расположение точек.
• Используйте цвет. Подчеркните нужные точки цветным карандашом или маркером, чтобы их было легче найти

Виды точек

Выделяют следующие виды точек:

• Сварные точки — точки, которые используются при построении чертежа для сварочных работ

Фото: Межгосударственный стандарт. Единая система конструкторской документации.

• Опорные точки добавляются в набор данных участков для обеспечения пространственной привязки и использования их при уравнивании набора данных участков. Участки могут быть соединены с опорными точками, а опорные точки также могут использоваться как начальные при задании хода участка.

Фото: ArcMap

• Точки сопряжения — точки, в которых одна линия переходит в другую. Центр сопряжения находится от точек сопряжения на одинаковых расстояниях, равных радиусу сопряжения R.

Фото: Информио

• Точка пересечения — место, где пересекаются две или более линий.

Фото: NGeometry

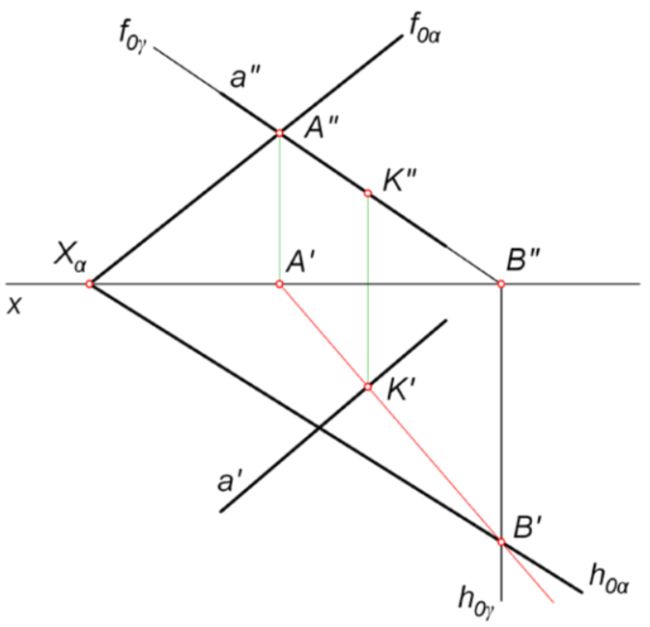

• Конкурирующие точки — точки, расположенные на одной проецирующей прямой, но при этом удаленные от плоскости проекций на разное расстояние.

Фото: vit-vladimir

• Видимые и невидимые конкурирующие точки на чертеже показывают изображение близких к наблюдателю точек. Наблюдатель, смотрящий «спереди», первой увидит точку, которая расположена ближе к нему и не может видеть точек находящиеся за ней, так как они закрыты.

Фото: viktoriastar

• Точка отсчета — точка, от которой производятся измерения на чертеже.

✏ Заметка

Точки на чертеже должны быть четкими и разборчивыми. Располагать точки на чертеже следует так, чтобы они не сливались с другими элементами. Наименования точек следует записывать рядом с ними.

Точки на чертеже — это фундамент для создания сложных чертежей и планов. Правильное понимание их роли и правильное их использование — ключ к успеху в работе с чертежами.
