Выполнение строительного или технического образца требует соблюдения установленных стандартов и правил. Подробно изучить их предоставляется возможность в ЕСКД – системе, разработанной для грамотного оформления документации конструкторского типа, в которой установлены общие правила оформления чертежных документов в любом направлении.

Форматы

Они наносятся н тонкую или толстую бумагу, в том числе допускается использование ватманов и стандартных вариантов листов писчей бумаги.

Важно: листы должны быть определенного размера – соответствующего соответствующим стандартам и нормам.

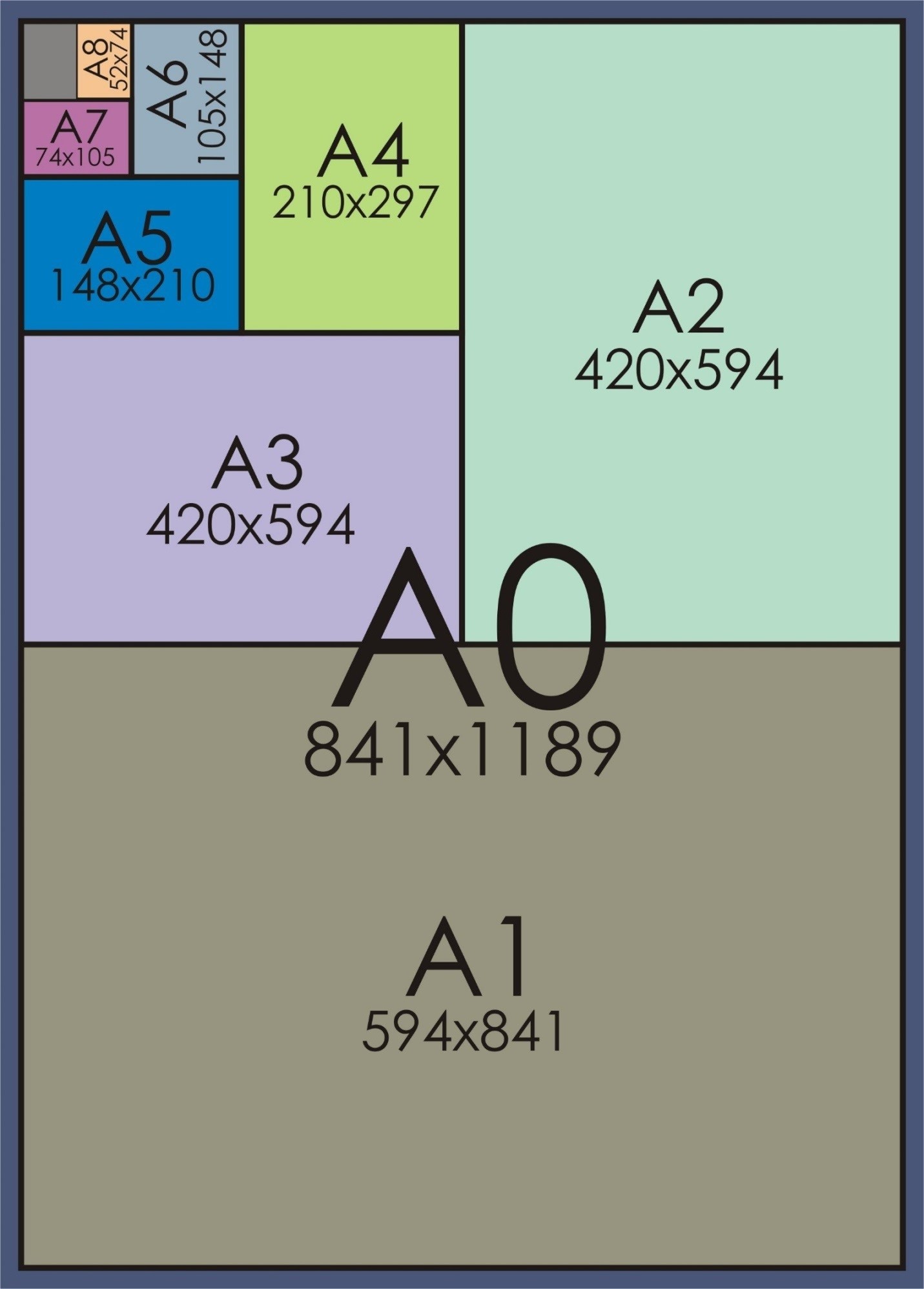

Допустимые форматы при черчении: А4 – 21 на 29,7 сантиметров, А3 – 42 на 29,7 сантиметров, А2 – 59,4 на 42 сантиметра, А1 – 84,1 на 59,4 сантиметра и А0 – 118,9 на 84,1 сантиметра.

Размеры на изображении указаны в миллиметрах. Можно заметить, что последующие форматы оказываются в 2 раза больше предшествующих.

Важно: проекты, создаваемые на формате А4, должны быть расположены строго в вертикальном варианте, то есть происходит расположение модели в книжном варианте. Меньшая сторона располагается в горизонтальном варианте, длинна сторона – в вертикальном.

Все прочие форматы могут размещаться удобным для человека вариантом – никаких ограничений и стандартов не предусмотрено.

Общие правила оформления

Чтобы результат соответствовал стандартам, чтобы он был составлен понятно для иных мастеров – требуется следование основным правилам оформления.

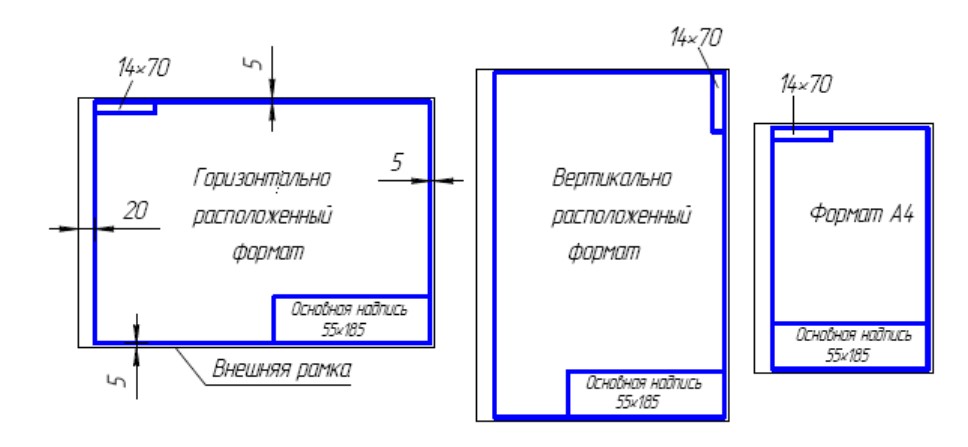

Рамка и основная надпись

После выбора нужного формата требуется произвести создание рамки, провести нанесение надписей на работу.

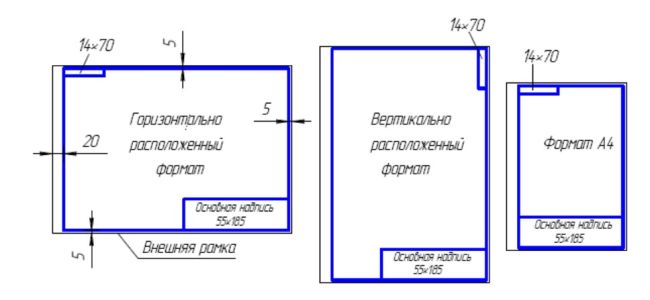

Рамка – это прямоугольник, используемый для ограничения чертежа любого типа. Отступы, вне зависимости от выбранного формата для создания проекта, составляют:2 см от левого края, а от всех остальных краев по 0,5 см.

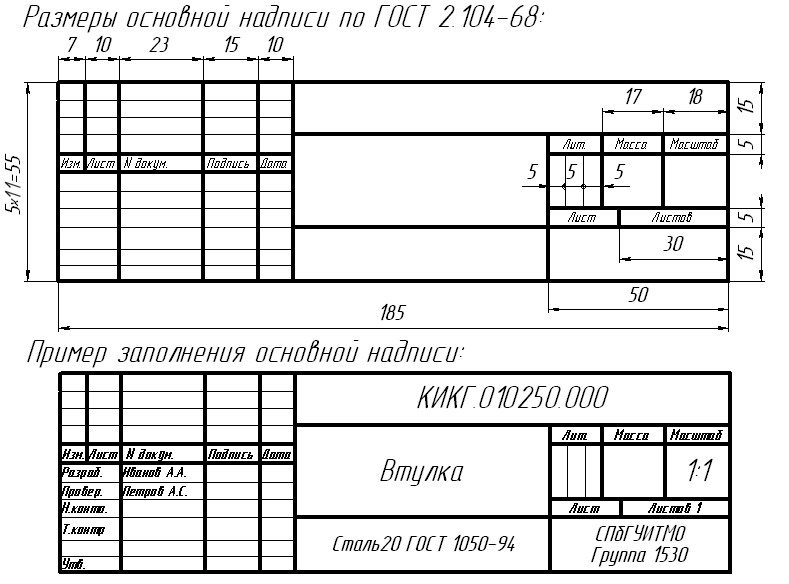

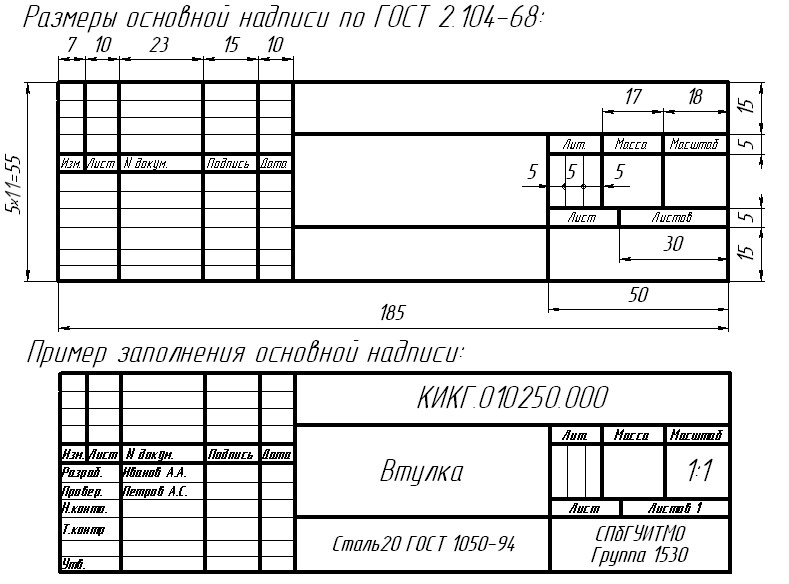

После создания рамки внутреннего типа, необходимо будет в правом углу с нижней стороны, отступив при этом от рамки некоторое расстояние, начертить надпись.

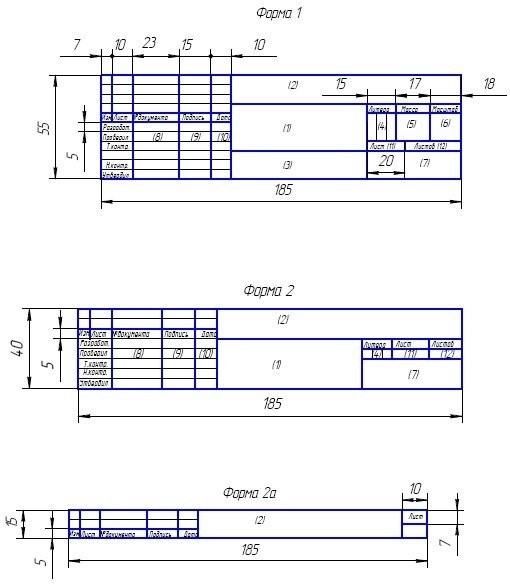

Стандарты ГОСТ допускают использование нескольких разновидностей надписей. Выбор производится на основании того, первый ли это лист в подшивке или же нет. На первом листе располагается рамка, соответствующая формату 1.

Все последующие листы, после 1, имеют иной способ оформления надписи – размеры оказываются меньшими по показателям высоты. Допускается использование форматов 2 или 2а.

Основные линии

При изучении правил создания новых проектов учитываются линии. Отличия заключаются в толщине линий и способе создания начертаний.

Разновидности линий следующие:

• Сплошная – применяется при создании контуров всех изображений в работе, имеющих внешние контуры. Сплошная линия используется для создания рамок, ключевых компонентов. Показатели толщины составляют от 0,5 до 1,5 миллиметров – выбор осуществляется на основании насыщенности чертежа, требований к оформлению, сложности работы и реализуемого формата
• Штрихи – это небольшие отрезки линии, имеющие промежуток. Применяются для обозначения частей, не видимых непосредственно в производимом товаре
• Штрих и пунктир – применяется при рисовке стандартных осей и симметричности
• Сплошная тонкая - используются для обозначения размеров, вспомогательных линий в работе, например, выносных
• Штрих и пунктир, имеющий двойную точку – помогает обозначить места сгибов на представленной развертке
• Волнистая – помогает обозначить места разрыва элемента

Важно: при черчении требуется выбрать основную толщину линии и следовать ей в процессе всего дальнейшего рисования. Изменения толщины - причина возникновения ошибок

Шрифты

Во время создания используются специальные шрифты. Они должны использоваться и непосредственно на чертеже, и в его подписи. Стандарт прописан в ГОСТ 2.304-81. Допускается использование прямых и наклонных вариантов. Цифры также должны быть прописаны на основании стандарта.

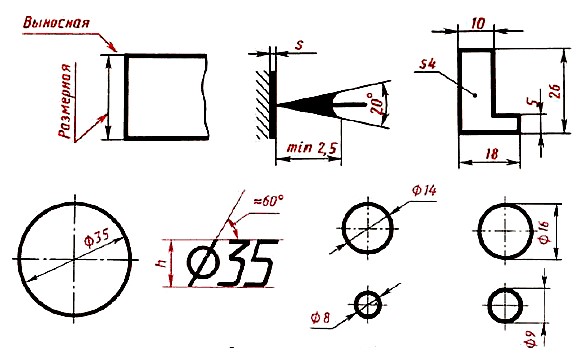

Нанесение размеров

В строительных работах особое внимание требуется прописыванию размеров. Они должны проставляться на основании конструктивных особенностей, технологических требований, при учете правил выполнения чертежей. Эти же правила имеют отношение к работам архитектурного типа.

Размер трех основных элементов:

• Выносной линии, помогающей обозна. В случае чить отношение линии к конкретному элементу
• Размерной линии, указывающей на размеры элемента
• Числового обозначения, при написании которого допускается использование дополнительных обозначений, например, диаметра

Отступ от контура при обозначении размеров должен составлять не менее 0,8 сантиметров. Между обозначениями размеров также требуется наличие расстояния минимум в 1 сантиметр.

Масштабы

Масштабы – следующее правила, требующее изучения для получения точного чертежа. Масштабы, используемые в чертежах, зафиксированы в стандарте ГОСТ 2.302-2013.

Существует только 2 разновидности масштабов: уменьшенный и увеличенный. Второй вариант предполагает прописывание раз увеличения чертежа на основании изделия, первый - уменьшения.

Если масштаб увеличенный в 2 раза, то прописывается 2:1, если в 4 раза – 4:1 и так далее. Если масштаб уменьшенный, например, в 2 раза, то прописывается 1:2, если в 6 – 1:6 и так далее.

При создании чертежа в натуральную величину продукции – можно отказаться от обозначения. Прописывается «М…», где вместо троеточия указывается масштаб.

Основные ГОСТы для инженеров

Требования, установленные к изложению информации о предмете и его изображении, прописываются в стандартах ГОСТ. Ранее были разобраны основные стандарты, с которыми надо ознакомиться до начала проведения самостоятельных работ.

Важная информация! Фронтальный вид продукции принимается за основной, и именно он изображается на 1 странице.

Для повышения точности передачи размеров и особенностей изделия производится создание дополнительных чертежей на отдельных листах в следующей последовательности: сверху, слева, справа, снизу, сзади. То есть при проработке получается 6 листов в работе.

Для уменьшения количества чертежей производится прорисовка невидимых линий и элементов при использовании пунктирной линии.

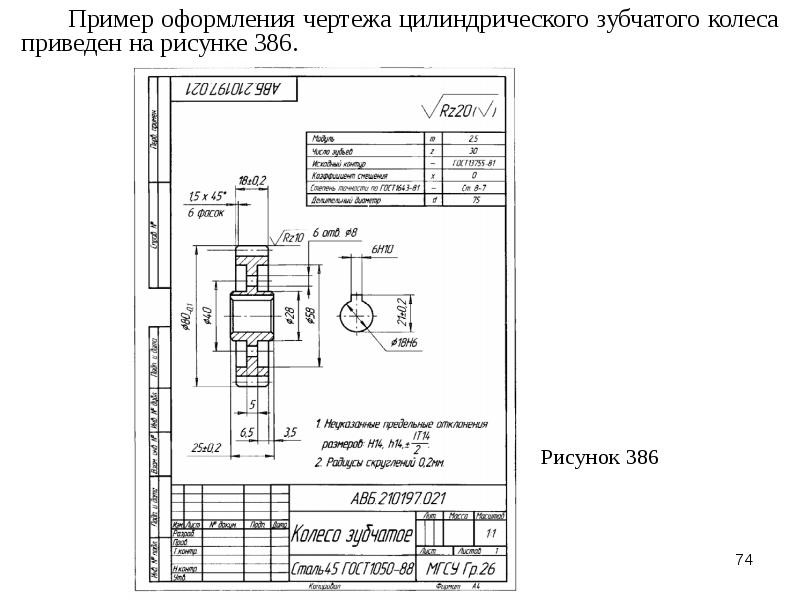

Пример правильно оформленного чертежа

Для простоты ориентирования в создании чертежа и лучшего понимания темы рекомендуется изучить пример готового чертежа.

Масштаб – это соотношение длины, ширины и высоты объекта в реальном мире к их отображению на чертеже. Масштабы чертежей – это важный элемент при проектировании и изготовлении различных конструкций, а также при создании технической документации.

Какие бывают масштабы?

• Масштабы на картах и планах бывают численные, графические, иррациональные.Численный записывают в виде математической дроби. В числителе используют цифру 1, а в знаменателе — то число, на сколько уменьшается проекта. К примеру, есть масштаб 1:5000. Что он значит? Все просто: 1 см на плане соответствует 5000 см на местности.Крупнее будет масштаб, у которого знаменатель меньше. Приведем пример: 1: 50 крупнее 1:1000.
• Графический бывает следующих видов:

1. линейный - отображается в виде линейки, поделенной на равные части;
2. по осям координат — изображается в виде шкал для каждой из осей координат, которые имеют различный коэффициент масштабирования;
3. поперечный — в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла.

• Иррациональный — представляют в виде иррациональной дроби. Определитель — простое число, исключая 2 и 5.

Десятичный или кратный — масштаб, где определитель кратен 5 и 2.

Какими бывают масштабы чертежей?

Распространенные вариации масштабов:

• 1:1 - используется при создании чертежей натуральной величины. Оптимально при реализации чертежей мебели.
• 1:2, 1:5, 1:10 - применяются для создания чертежей, где объекты должны быть изображены в меньшем масштабе. Подходят для схематичного изображения зданий и сооружений.
• 2:1, 5:1, 10:1 – подходят в том случае, где объекты должны быть изображены в большем масштабе. Используются при создании чертежей электрических схем.
• 1:20, 1:50, 1:100, 1:200 - применяются в архитектуре и машиностроении. Например, при схематичном создании зданий, производственных линий и оборудования.
• 1:500, 1:1000, 1:2000, 1:5000 - используют при создании генеральных планов и карт городов и регионов.

Масштаб выбирается исходя из размеров объекта, который необходимо отразить, а также из габаритов листа бумаги, на котором будет создаваться чертеж. Например, при выборе 1:100 для изображения здания на листе формата А3 (420 мм х 297 мм), само строение будет иметь размеры 4,2 см х 2,97 см.

Совет: при изменении масштаба меняется и размер всех изображенных на чертеже элементов.

Требования ГОСТа относительно чертежей и масштабов

Требования ГОСТ Р 21.1101-2013:

1. На чертежах должна быть указана информация о названии изделия, масштабе, размерах, материалах, шрифте, разметке, годе и месте разработки.
2. Линии должны быть четкими, тонкими и ровными, а текст - читаемым.
3. Масштаб должен быть выбран таким образом, чтобы вся информация поместилась на листе без переноса на другую страницу. Должен быть указан явно и наглядно.
4. Для разных типов изображений используются определенные типы линий: тонкие, средние и толстые.
5. Размеры изделий и деталей указываются в миллиметрах и должны быть четкими и точными.
6. Между объектами должны быть отчетливые различия в толщине и типе линий, чтобы обеспечить ясность изображения.
7. На чертежах не должно быть никаких несущественных элементов или линий.
8. На листе указывается формат, номер и название документа.
9. Шрифт выбирается однородный и легко читаемый.
10. Элементы располагаются в соответствии с масштабом.

Программы для работы с чертежами

AutoCAD – ПО для компьютерного проектирования, разработанная компанией Autodesk. Подходит для создания, редактирования и просмотра двух- и трехмерных чертежей. С ее помощью можно начертить электрические схемы, планировки помещений и т.д.

SolidWorks используется в машиностроении и других отраслях для трехмерного моделирования. Можно создавать сложные детали и сборки, анализировать и проверять конструкции.

SketchUp применяется для трехмерного моделирования, создания простых и сложных конструкций, включая архитектурные объекты, мебель и другие предметы.

Revit подходит для проектирования зданий и сооружений. С Ревит можно создавать детальные трехмерные модели зданий и автоматически генерировать чертежи на основе этих моделей.

CATIA – программа для трехмерного проектирования, которая используется в авиастроении, автомобилестроении и других отраслях промышленности. Помогает создавать сложные 3D-модели и проводить анализы прочности и динамики систем.

Inventor – программа для трехмерного проектирования, разработанная компанией Autodesk. Используется в промышленности для создания сложных 3D-моделей, в том числе для проектирования оборудования и механизмов.

Pro/Engineer (Creo) – популярная программа для трехмерного проектирования, которая широко используется в машиностроении. Можно создавать 3D-модели, а также производить анализ прочности и конструкции.  Функционал предполагает наличие инструментов для создания чертежей, включая возможность создания аннотаций и размеров.

Creo имеет простой пользовательский интерфейс. Поэтому может быть более доступной для новичков в области машиностроения. Поддерживает создание виртуальных сборок и симуляции, что позволяет дизайнерам проверять модели на возможные проблемы на ранней стадии проектирования.

В Creo можно работать с разными форматами файлов. Удобно при взаимодействии с другими компьютерными системами, такими как CAD, CAM и CAE. Имеет широкую базу знаний и сообществ пользователей, что делает ее привлекательным выбором для тех, кто ищет поддержку и советы.

При выборе конкретного ПО важно учитывать требования и предпочтения отрасли, а также удобство использования и наличие поддержки и сообщества пользователей.

На создание этой статьи у нашей команды ушло 24 человеко-часа. В написании участвовали копирайтер, редактор, эксперт в области проектирования и контент-менеджер.

Как нанести размеры согласно ГОСТу

Чертеж разрабатывается с учетом необходимых размеров и масштабов, отображая их с точностью до миллиметра. Размерные параметры делятся на линейные и угловые: линейные размеры касаются прямых отрезков, тогда как угловые фиксируются в градусах. Также на чертежах указываются радиусы и диаметры в соответствии с требованиями ГОСТ.

Ранее, до 2012 года, в России был применим стандарт ГОСТ 2 307.608 «Нанесение размеров и предельных отклонений», который позднее был заменен на ГОСТ 2.307.2011. Обе версии обладают похожей структурой, однако новая редакция учитывает изменения, связанные с развитием цифровых технологий. В стандарте были введены понятия «электронная модель изделия» и «электронный макет». Оба документа устанавливают правила для нанесения размеров и определяют пределы допустимых отклонений.

Радиусы и диаметры на чертеже по ГОСТу

При оформлении чертежей в соответствии с ГОСТом важно правильно указывать радиусы и диаметры. Эти размеры имеют особые правила аннотации и обозначения, чтобы обеспечить точность и понятность информации.

Обозначение радиусов

Радиусы обозначаются буквой «R» (например, R25) и соответствующим числом, указывающим длину радиуса в миллиметрах.

Размер радиуса обычно указывается в виде круглой формы с соответствующей аннотацией, указывающей на его значение.

Радиусы могут быть указаны как внутри, так и вне фигуры, в зависимости от удобства восприятия.

Фото: dgng.pstu.ru

Обозначение диаметров

Диаметры обозначаются буквой «D» (например, D50) и соответствующим числом, указывающим длину диаметра в миллиметрах.

На чертеже диаметр записывается в виде символа, представляющего окружность с чертой, проходящей через центр, и обозначением, указывающим на его значение.

Как и радиусы, диаметры могут быть указаны как внутри, так и вне фигуры.

Фото: profil.adu.by

Общие требования

• Все размеры должны быть приведены с точностью до миллиметра.
• Указания радиусов и диаметров следует располагать так, чтобы они не перекрывали линии и не создавали путаницы.
• При наличии нескольких радиусов или диаметров на одном чертеже лучше использовать разные группы размеров. Наряду с размерами важно проверить, что линии, которые обозначают радиусы и диаметры, имеют необходимую толщину и стиль (например, сплошные или пунктирные).

Следуя этим рекомендациям, можно добиться четкости и точности в отображении радиусов и диаметров на чертеже, что облегчит работу другим специалистам и обеспечит соответствие установленным стандартам.

Как начертить радиус на чертеже

Для корректного отображения радиуса на чертеже необходимо следовать определенной последовательности действий и учитывать требования стандартов. Вот шаги, которые помогут вам правильно начертить радиус:

1. Подготовка чертежа. Убедитесь, что у вас есть подходящий инструмент, такой как циркуль, линейка, и чертежные инструменты (или программное обеспечение для черчения, если чертите в CAD-программе).
2. Определите центр радиуса. Определите точку, которая будет центром дуги. Это может быть точка, вокруг которой вы хотите создать радиус.
3. Установите радиус. С помощью циркуля установите расстояние, соответствующее нужному радиусу. Для этого отмерьте необходимую длину радиуса на рейке и настройте циркуль.
4. Нанесите дугу. Поместите одну ножку циркуля в точку центра и проведите дугу, вращая циркуль вокруг этой точки. Убедитесь, что дуга плавно переходит в нужное направление.
5. Обозначьте радиус. Напишите значение радиуса, используя обозначение "R" (например, R25 для радиуса 25 мм), рядом с изображением дуги. Это может быть сделано в виде текстового примечания или аннотации на чертеже.
6. Добавьте дополнения. При необходимости добавьте дополнительные размерные линии или отметки, которые помогут правильно интерпретировать радиус в контексте всего чертежа. Размерные линии должны быть перпендикулярны основной линии, и их нужно точно расположить, чтобы размер не создавал путаницы.
7. Проверьте четкость. Удостоверьтесь, что дуга и ее обозначение легко читаемы, не перекрывают другие элементы чертежа и не вызывают затруднений в интерпретации.

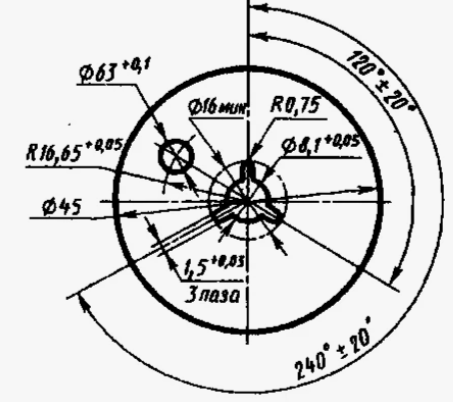

Что делать, если из одного центра выходят несколько радиусов

Если из одного центра проведено несколько радиусов, для лучшего восприятия чертежа их следует располагать не на одной прямой, а с углом между ними.

В случаях, когда требуется отобразить множественные линии радиусов, до центра нужно довести лишь крайние радиусы, в то время как остальные можно сделать укороченными.

Когда необходимо указать много одинаковых радиусов скругления, размеры и условные обозначения можно опустить. В таких случаях можно указать нужную информацию в примечаниях.

Фото: shkola-2.ru

Радиус отверстия

На чертежах в машиностроении, строительстве и сборке часто требуется отображать отверстия, такие как отверстия для трубопроводов с внутренней резьбой или болты с наружной резьбой. Для точного обозначения размеров элементов применяется радиус. Если отверстия имеют небольшой размер, информацию удобно располагать вне основного изображения, чтобы избегать загромождения чертежа.

На одном листе можно представить разные виды с различных плоскостей проекции. На плане трубы обозначается ось, а на боковых проекциях (справа или слева) указываются как отверстие, так и его радиус или диаметр.

Фото: finaros.ru

Диаметр на чертеже

Чтобы правильно показать диаметр на чертеже, следуйте этим рекомендациям:

1. Обозначение окружности. Нарисуйте окружность и укажите ее диаметр. Эта окружность может представлять отверстие, вал или любой другой круглый объект.
2. Добавление размерной линии. Проведите размерную линию через центр окружности. Она должна начинаться на внутренней стороне окружности и заканчиваться на противоположной стороне.
3. Указание значения диаметра. На размерной линии укажите значение диаметра. Это делается с помощью цифры, написанной посередине размерной линии. Например, вы можете указать «Ø10 мм», где «Ø» обозначает диаметр.
4. Используйте стрелки. На концах размерной линии добавьте стрелки, которые указывают на края размерной линии. Это поможет четко обозначить, какой размер выуказываете.
5. Дополнительные обозначения. Если необходимо, добавьте примечания к обозначению, например, о допусках или условиях обработки.
6. Стандарты. Убедитесь, что вы используете общепринятые стандарты для обозначения диаметра, чтобы ваш чертеж был понятен и соответствовал профессиональным требованиям.

Фото: finaros.ru

Радиус и диаметр играют ключевую роль в технической документации, и их правильное обозначение имеет существенное значение для успешного производства и сборки деталей.

Соблюдение правил и стандартов при создании чертежей поможет избежать ошибок и недоразумений, обеспечивая четкость и понятность представленной информации. Используя эти принципы при работе над чертежами, вы сможете создать качественную и профессиональную документацию.
