Условные обозначения на чертежах

Какие варианты обозначений используются при составлении чертежей строительного, топографического и электронного типа. Какие условные обозначения применяются при составлении общетехнической, машиностроительной документации? Моменты, на которые стоит обратить внимание перед оформлением заказа.

Ссылка на ГОСТ
Князева М.
Редактор, копирайтер
Студенческие работы от сервиса №1 в России
Поможем написать диплом, курсовую, реферат и любые другие типы работ. Сделаем качественно или вернём деньги.
Заказать
Содержание статьи
  1. Какими бывают обозначения на чертежах?
  2. Зачем нужны обозначения на чертежах?
  3. Где найти список обозначений?
  4. Разновидности чертежной документации
  5. Условные обозначения на общетехнических, машиностроительных чертежах
  6. Условные обозначения на строительных чертежах
  7. Условные обозначения на топографических схемах
  8. Условные обозначения на электрических схемах

Ключевая сложность в самостоятельном составлении чертежей заключается в том, что требуется производить оформление каждого элемента в соответствии с установленными государственными нормами. Иначе работа может быть не принята научным руководителем или же реализатором проекта.

Перед составлением бумаги требуется ознакомиться с принятыми обозначениями, которые используются в большинстве работ.

Какими бывают обозначения на чертежах?

Тут все зависит от задания. Обозначения:

  • Буквенными – используются для обозначения условных показателей, а также наименований материалов
  • Цифровыми – применяются для указания точных размеров, а также углов, дополнительных сведений, важных для точного производства продукции (например, диаметра или глубины)

Обозначения на чертежах

  • Графическими – применяются для обозначения любых показателей на чертеже, от стандартных размеров, до материалов, узлов, дополнительных компонентов конструкции

Важно: Все обозначения расшифровываются или в специально отведенном месте, или на пустом пространстве. Человек придерживается общепринятых норм обозначения.

Зачем нужны обозначения на чертежах?

Обозначения нужны для понимания и разбора предоставленного документа. Они помогают быстро сориентироваться в показателях, разобрать все сведения на основании схемы, а не многочисленных подписей, названий, которые перегружают изображение. В результате на изучение конструкции или товара требуется меньше времени, так как понимание не затрудняется – проверяющий сразу понимает, что изображено, какие параметры отмечены и прочее. И сразу видит, требуется ли внесение корректировок.

Использование графических отображений – это вариант визуальной коммуникации создателя и проверяющего. Чтение должно получиться однозначным, простым, и в случае, если все работы были проведены верно – иных вариантов понимания работы, за исключением правильного – быть не может.

Дополнительная информация! Отображение объектов трехмерной вариации на плоскости практикуется уже несколько сотен лет. Однако правила, дополнения стандартов, направленные на упрощение создания работы, появились относительно недавно.

Где найти список обозначений?

Вариантов несколько:

  • Справочники. Это оптимальный, достоверный способ поиска сведений, который исключает неточности или ошибки. Для каждой специальности и направления разрабатываются уникальные справочники, из-за чего на поиск данных может уйти время
  • Государственные стандарты. ГОСТов не меньше, чем направлений в книгах, а потому предстоит потратить пару часов на поиск нужного варианта стандарта, применимого к конкретной ситуации
  • Методические материалы. Если составление документа осуществляется по заданию учебной организации – студенту будут предоставлено методические указания
  • Интернет-ресурсы. Не самый достоверный, но самый простой вариант поиска информации. Предполагается поиск информации для нужного направления, однако при этом присутствует вероятность того, что статья составлялась не профессионалом, из-за чего в ней появляются серьезные ошибки

Совет: Использовать интернет-источники стоит лишь в крайней мере, с учетом возможного наличия ошибок, недочетов.

Разновидности чертежной документации

Для удобства понимания графическая документация разделена на ключевые разделы, в которых установлены индивидуальные списки используемых обозначений:

  • Архитектурно-строительное. Предполагается изображение части строения или всего строения в целом, чтобы отобразить планируемые архитектурные решения. Предполагается отображение стандартных элементов, фасадов, планов, разрезов для понимания отличий сооружения
  • Машиностроительное. Чертежи создаются в качестве главной и вспомогательной документации, используемой в производственных процессах. В зависимости от типа документа могут отображаться как общие компоненты, так и мелкие детали
  • Топографическое. Используются для предоставления информации об изучаемой местности. Предполагается отображение как информации о поселениях, так и природном ландшафте, промышленных построек, дорог и прочее. Детализация зависит от требований к проекту

Условные обозначения на общетехнических, машиностроительных чертежах

Предполагается отображение следующих элементов на документе:

  • Сведений о радиусе при использовании английской заглавной буквы р
  • Диаметр – круг, перечеркнутый прямой линией, выходящей за его пределы
  • Поверхности сферического типа
  • Отверстия и углубления (допускается упрощенная система оформления)
  • Показатели толщины
  • Линии сложного вила, применяемые в местах пересечения
  • Дополнительные элементы конструкции по типу винтов

Важно: В каждом направлении присутствует принятые условные обозначения, которое рекомендуется предварительно изучить, и затем приступать к составлению работы. Иначе может потребовать доработка после проведения проверки. В работе есть допуски, устанавливающие допустимое отклонение от прописанных норм без потери первоначальных характеристик продукции.

Условные обозначения на общетехнических чертежах

Условные обозначения на строительных чертежах

В строительном направлении обозначений много, а потому рекомендуется осуществить предварительное изучение государственного стандарта номер 21.201-2011.

Главными моментами в стандарте являются:

  • При прорисовке стен отображаются проемы, утолщения
  • Для колонн осуществляется дополнительное указание материалов
  • Связи, фермы, плиты должны отображаться, подписываться
  • Для оконных проемов указывается тип открывания или отсутствие данной функции
  • Размещаются отмостки

Важно: Отсутствие обозначение сделает чертеж неверным, следовательно, его нельзя будет использовать в строительном направлении, так как в нем требуется точность, четкость сведений.

Условные обозначения на строительных чертежах

Условные обозначения на топографических схемах

Составление топографических карт – сложный процесс из-за огромного количества объектов, переносимых на них. При составлении учитываются методические указания и установленные стандарты, так как инае работа будет недостоверной или неверной.

Так, указываются места государственной геодезической сети. К счастью, на территории страны используется единая система координат.

Строения и их части отображаются с указанием информации о материалах, этажности, сфере назначения, точного размещения.



Инженерные системы отмечаются преимущественно в населенных пунктах, а на дорогах используются многочисленные условные знаки.

Условные обозначения на топографических схемах

Условные обозначения на электрических схемах

При составлении электрических схем используются графические и буквенные отметки, при использовании которых мастер ориентируется в правилах прокладки системы, требованиях. Итак, графическими элементами являются:

Условные обозначения на электрических схемах

А среди буквенных чаще применяются:

Буквенные обозначения

Поможем с написанием учебной работы от 24 часов

Узнайте стоимость работы сразу в онлайн-калькуляторе

Это бесплатно и займет 1 минуту
28.04.2023
#Чертежи
6169

Шрифты для чертежей

Шрифты для чертежей по ГОСТу. Какие символы использовать для штампа, размерных чисел, основной части и других частей документа? Гостовские названия строительных и инженерных шрифтов для оформления студенческих чертежей.

Ссылка на ГОСТ
Князева М.
Редактор, копирайтер
Студенческие работы от сервиса №1 в России
Поможем написать диплом, курсовую, реферат и любые другие типы работ. Сделаем качественно или вернём деньги.
Заказать
Содержание статьи
  1. Шрифты для чертежей
  2. Шрифт для основной надписи на чертеже
  3. Шрифты для штампа чертежа
  4. Шрифты для заполнения рамки чертежа
  5. Каким шрифтом подписывать чертеж
  6. Размер шрифта позиций на чертеже
  7. Шрифт размерных чисел на чертеже
  8. Шрифт для чертежей в Автокаде
  9. Шрифт для чертежей в Компасе
  10. Шрифт для чертежей в Word
  11. Пример оформления латинского шрифта на чертежах
  12. Пример оформления греческого алфавита на чертежах
  13. Пример оформления арабских и римских цифр на чертежах
  14. Пример оформления знаков на чертежах

Шрифты для чертежей

Для студенческих работ в формате рисунков установлены четкие нормы и правила ГОСТа. Они придуманы для облегчения чтения и понимания документов. Главное, что нужно знать  - это типы надписей и их масштабы для отдельных мест на рисунке.

Шрифты для чертежей по ГОСТу

ГОСТ 2.304.-81 «Шрифты чертежные» - это документ, в котором прописаны все необходимые требования к техническим документам международного формата. Они относятся и к строительным рисункам, и к прочим сферам промышленности. Критерии выбора: высота, ширина, угол наклона или его отсутствие, толщина.

В государственном стандарте описываются следующие аспекты:

  • типы и варианты;
  • термины и определения, связанные с черчением;
  • правила оформления символов из алфавитов: латинский, русский, греческий, арабские и римские цифры;
  • правила оформления знаков препинания.

Важно! При выборе всегда нужно опираться на тип документа и определенное место.

Названия шрифтов, которые используются по ГОСТу

В нормативном акте прописаны четыре вида. У них есть подтипы, однако чаще всего они используются в чистом виде.

1. Тип А без наклона:

  • не имеет угла наклона;
  • толщина – 1/14 от параметра высоты.

Пример:

Тип А без наклона

2. Тип А с наклоном:

  • угол наклона 75°;
  • толщина – 1/14 от высоты.

Пример:

Тип А с наклоном

3. Тип Б без наклона:

  • не имеет угла наклона;
  • толщина – 1/10 от высоты.

Пример:

Тип Б с наклоном

4. Тип Б с наклоном:

  • угол наклона 75°;
  • ширина – 1/10 от высоты.

Пример:

Тип Б с наклоном

Совет! Чтобы быстро обучиться чертить правильные пропорции символов, можно использовать сетку с шагом, который будет равен толщине.

Размер шрифта на чертежах по ГОСТу

По ГОСТу указано множество допустимых размеров (высоты): 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм. Выбор зависит от того, какие цели стоят перед исполнителем. Если масштаб проекта большой, а лист А1, стоит выбрать среднюю высоту линий (5 или 7). Также, для разных мест на рисунке выбирают различный масштаб. Например, комментарии разработчика пишут на 2,5 или 3,5. Но вот маленький (1,8) лучше не использовать, так как он слабо читается. В документациях прописано правило, которое запрещает писать с такой высотой проектам, созданными карандашом.

Заметка! Если необходимо использовать размер 1,8, стоит попробовать написать типом Б с или без наклона. Этот вариант позволяет сделать символы толще, из-за чего их лучше видно.

Шрифт для основной надписи на чертеже

Основная надпись – это главный элемент любого документа. Она пишется самыми большими символами и включает в себя следующую информацию:

  • наименование работы;
  • номер листа;
  • лица, которые работали над проектом;
  • данные об университете или другой организации;
  • вес и масштаб проектной детали или здания;
  • дата.

Центральная надпись должна находиться в углу листа, в правой части. Размеры (ширина и высота области) зависят от масштабов самого листа и проектной работы. Часто основная надпись располагается в рамках: 55*185 или 15*185.

Совет! Перед сдачей работу всегда складывают таким образом, чтобы главная надпись была видна, не разворачивая лист.

Шрифты для штампа чертежа

Штамп – это небольшая таблица, которую пишут в блоке основной надписи. Используется небольшая однородная подпись, чтобы все данные вместились и были читабельными. В таблицу штампа входит:

  • название проекта;
  • ФИО лиц, которые создали прототип, а также проверяющего;
  • вес и масштаб изделия;
  • номер листа;
  • дата;
  • анные о компании, для которой разрабатывается проект.

Шрифты для заполнения рамки чертежа

Рамка – это граница, которая выделяет сам рисунок от остального места на ватмане. По ГОСТу установлены четкие условия: 20 мм от левого края и по 5 мм от всех остальных краев. После этой рамки на лист наносят главную надпись и штамп по следующим требованиям:

  • название работы – 7;
  • название фирмы – 5;
  • шифр – 10;
  • номер листа – 5;
  • ФИО исполнителей – 3,5.

Важно! Эти условия одинаковы для любого масштаба всех частей ватмана. Размер же таблицы может варьироваться в зависимости от того, сколько информации и какого объема нужно в нее вписать.

Каким шрифтом подписывать чертеж

Каждая бумага должна подписываться исполнителями. Иногда на одном ватмане таких работ может быть несколько. Каждая из них должна иметь подпись и табличку штампа. В узловых подписях необходимо указывать масштаб. Символы должны быть такими же, как и на остальной части работы. Выбирается один из четырех вариантов. Если высота символов небольшая, используют тип Б без наклона.

Размер шрифта позиций на чертеже

Позиции – это элементы общей конструкции. Каждый из них должен иметь порядковое число с объяснением. Размер надписи зависит от того, какой был выбран тип для размерных чисел. Увеличивают на одну или две позиции среди общепринятых высот символов.

Пример: Если размерные числа имеют высоту 3,5 мм, то позиции стоит делать 5 или 7 мм. Не рекомендуется делать крупные или очень мелкие подписи, так как читать их будет неудобно.

Шрифт размерных чисел на чертеже

Размерные числа указывают масштаб той или иной детали проекта. По ГОСТ нет четкого критерия размеров для этих надписей, но чаще всего используют 2,5 или 3,5 мм. 1,8 лучше не брать, он будет слишком мелким и может привести к ошибкам в расчетах.

Шрифт для чертежей в Автокаде

В программах для создания документов есть уже готовые стандартные шаблоны. Для программы Автокад нужно совершить следующие действия:

  1. Создать новый документ.
  2. Выбрать инструмент «Текст». Он выглядит как заглавная буква А.
  3. Ввести нужную надпись.
  4. Выделить этот инструмент, и в меню «Свойства» (откроется автоматически) можно будет выбрать любой вариант написания символов, который нужен.

Проще будет, если использовать сразу гостовскую символику. В Автокаде есть несколько встроенных вариантов. Как это сделать:

  1. Выбрать инструмент «Аннотации». Находится в панели под «Текстом».
  2. Нажать «Стили текста» - выбрать «Аннотативный».

Далее его можно сделать базовым. Текст на цифровом документе будет сразу писаться по ГОСТу.

Шрифт для чертежей в Компасе

В Компасе есть два варианта гостовских размеров символов. Они подписаны как «GOST Type A» и «GOST Type B». Являются цифровым копией типа А и Б. Действия для того, чтобы выбрать один из них «по умолчанию»:

  1. Нажать «Настройка» - «Параметры».
  2. Выбрать вкладку «Текущий чертеж».
  3. Нажать «Шрифт по умолчанию» и выбрать один из двух типовых вариантов.

Шрифт для чертежей в Word

Word подходит для пояснительных записок к работам. Их также нужно оформлять в строгом соответствии с нормами ГОСТа. Чтобы установить нужный вариант подписи, придется найти среди вариантов и скачать. Называется так же, как и в Компасе – «GOST Type A» и «GOST Type B».

Совет! Если нужны символы с наклоном, можно использовать курсив. Его угол примерно 75°, что подходит под нормативы.

Пример оформления русского шрифта на чертежах

Пример оформления русского шрифта на чертежах

Пример оформления латинского шрифта на чертежах

Пример оформления латинского шрифта на чертежах

Пример оформления греческого алфавита на чертежах

Пример оформления греческого алфавита на чертежах

Пример оформления арабских и римских цифр на чертежах

Пример оформления арабских и римских цифр на чертежах

Пример оформления знаков на чертежах

Пример оформления знаков на чертежах

Срочные работы от 24 часов

Нужна услуга «чертежи»? Мы поможем с работой любого уровня сложности!

Это бесплатно и займет 1 минуту
28.04.2023
#Чертежи
6169

Обозначение отверстий на чертеже

Правила оформления отверстий при составлении чертежей на основании государственных стандартов: описание требований. Примеры обозначения для простоты понимания и изучения материала. Рекомендации по оформлению сложных чертежей.

Ссылка на ГОСТ
Князева М.
Редактор, копирайтер
Студенческие работы от сервиса №1 в России
Поможем написать диплом, курсовую, реферат и любые другие типы работ. Сделаем качественно или вернём деньги.
Заказать
Содержание статьи
  1. Отверстия на чертеже по ГОСТу
  2. Резьбовое отверстие на чертеже
  3. Обозначение центровых отверстий на чертеже по ГОСТу
  4. Глухое отверстие на чертеже

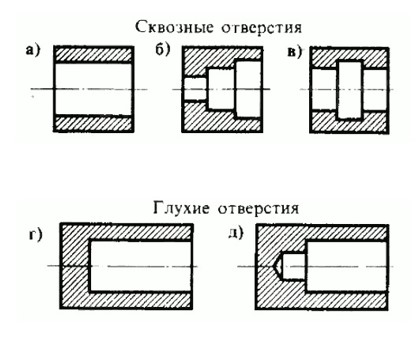

  5. Сквозное отверстие на чертеже
  6. Квадратное отверстие на чертеже
  7. Овальные отверстия на чертеже
  8. Прямоугольные отверстия на чертеже

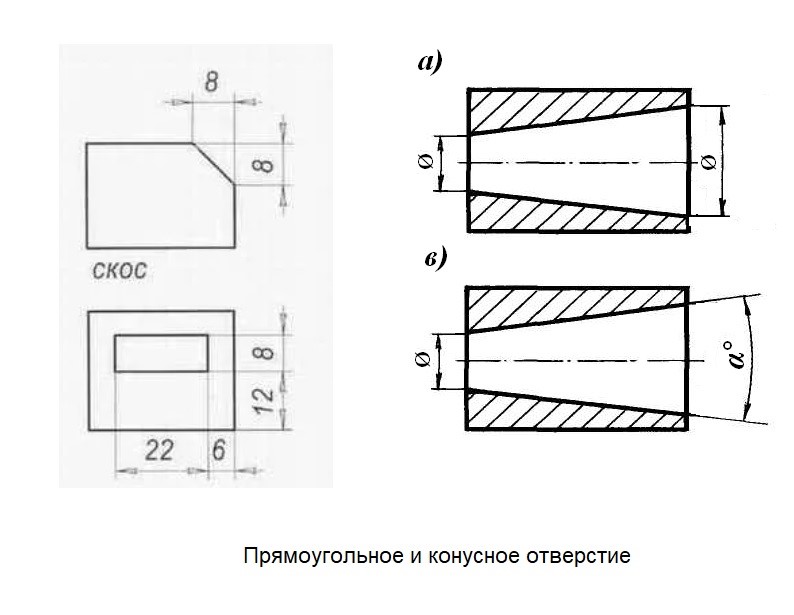

  9. Конусные отверстия на чертеже

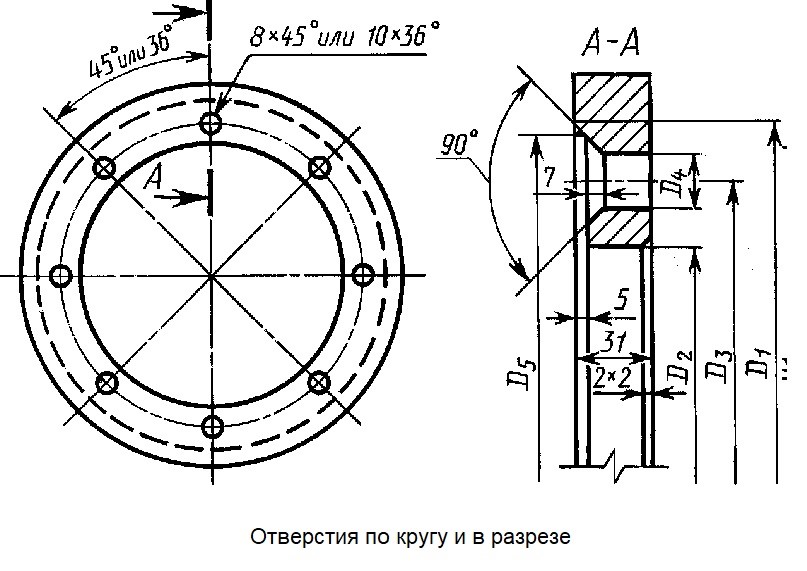

  10. Отверстия по кругу на чертеже
  11. Отверстия в разрезе на чертеже
  12. Шероховатость отверстия на чертеже
  13. Глубина отверстия на чертеже
  14. Допуск на отверстия на чертеже
  15. Пересечение отверстий на чертеже
  16. Обозначение нескольких отверстий на чертеже

Отверстие представляет полость, созданную в предмете, обладающую заданными геометрическими характеристиками. При формировании чертежа для его передачи в использование требуется нанесение всех типов отверстий на основании требований и рекомендаций.

Дополнительная информация. Отверстие – это полость цилиндрического типа, создаваемая в конструкции с определенной целью. Отверстия не создаются без заданной цели и не могут обладать отличающимися от стандартных характеристик. Нанесение на чертеж производится на основании требований со стороны государственных стандартов. Иные вариации – недопустимы.

Отверстия на чертеже по ГОСТу

Формирование чертежей и правила нанесения элементов в создаваемый документ, в том числе и правила формирования и обозначения отверстий разного типа, регулируется государственным стандартом номер 2.318-81 (описанный ГОСТ относится непосредственно к отверстиям и правилам нанесения информации о них на бумагу). В нормативе прописано, какие ограничения устанавливаются, требования к формированию, особенности нанесения, преобразования и дополнения и пр. Разделение осуществляется по типам на основании глубины и габаритов, угла в центральной части и подобное.

Важно: Неправильное указание характеристик станет причиной проблем с реализацией отрисованного элемента в производственном варианте. Ошибки в массовых производствах недопустимы, а поэтому перепроверка документации перед отправкой – обязательно.

Упрощенная система применяется, когда:

  • Показатели диметра составляют менее 2 мм
  • Отсутствие изображение, отображающее конфигурацию в разрезе
  • Указание подробных данных окажет влияние на удобстве прочтения чертежа после окончания его формирования

В иных ситуациях составление осуществляется на основании общего государственного стандарта, относящегося к чертежам и их элементам.

Резьбовое отверстие на чертеже

Ключевыми правилами, обязательными к соблюдению при выделении, являются:

  • При использовании сплошной основной линии производится выделение внешнего диаметра, тонкий тип применяется для внутреннего. При проекции на плоскости предполагается прорисовывание всей длины резьбы без сбега. На оси перпендикулярного типа производится указание диаметра при использовании дуги в ¾
  • При рисовке резьбы отверстия тонкие линии используются для отрисовки внешнего диаметра, а толстые – внутреннего для создания контрастности элемента. На разрезы распространяются те же стандарты – изменений в данном плане не отмечается. При проекции дополнительно применяется толстая линия сплошного типа для выделения внутренних показателей диаметра (разрывы не допускаются; тонкий тип черты – на ¾ с наружной стороны
  • Первоначально перед тем, как переходить к схематическому отображению отверстия, имеющего резьбу, необходимо будет отметить ее при использовании стандартных линий наружного диаметра, то есть толстых, а также сплошных вариантов внутреннего типа, то есть тонких
  • В том случае, если создается проекция на плоскость параллельного типа, все равно необходимо будет произвести отображение внутреннего диаметра в соответствии со всей продолжительностью резьбы (при этом мне должно организовываться никаких сбегов)

Совет: В случае, если создавая проекцию возникают проблемы – стоит осуществлять перенесение при использовании геометрических инструментов, которые используются для повышения точности. Так, например, самым простым вариантов является циркуль, при использовании которого можно будет перенести окружности с точностью до миллиметров (лучше всего выбирать циркули, которые можно будет зафиксировать в установленном положении).

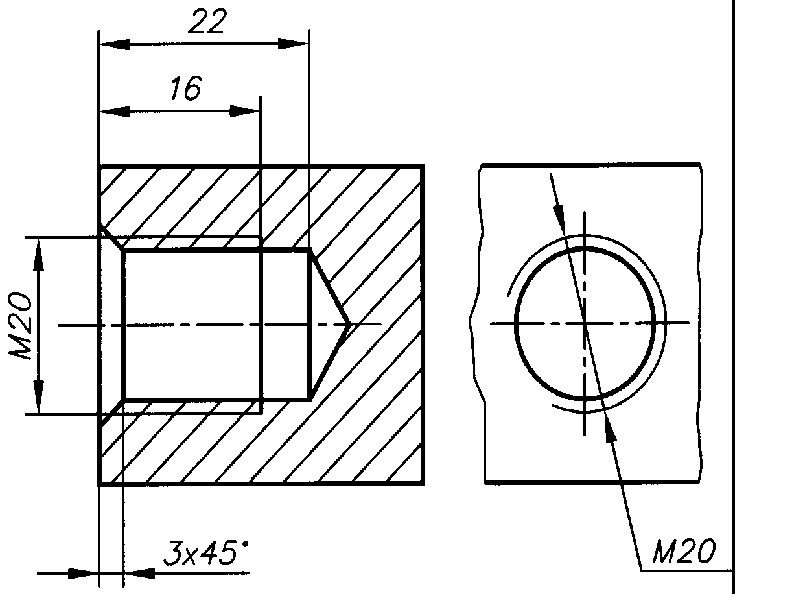

Резьбовое отверстие на чертеже

Обозначение центровых отверстий на чертеже по ГОСТу

Образуется на элементе при проведении центрования при использования центровочного сверла. Оформление должно производится на основании государственного стандарта номер 14034-74 – формирование центровых отверстий.

Дополнительная информация! Стандарт был представлен в обществе в 1975 году. С того момента 2 раза вводились незначительные корректировки, облегчающие исполнение установленных правил.

Просмотр представленных в ГОСТе изображений позволяет человеку понять правила оформления и оценить правильность выполнения проделанной работы, необходимость внесения корректировок, наличие недоработанных элементов и пр. При условии, что требования будут соблюдаться в полной мере, чертеж будет принят как в учебной организации, так и при налаживании производственного процесса. То есть не имеет значение, с какой целью создается документ, значение имеет точность нанесения информация и качество передачи габаритов элементов.

Обозначение центровых отверстий на чертеже по ГОСТу

Глухое отверстие на чертеже

Проецируется и высверливается таким образом, чтобы образовалась полость в изделии, но при этом оно не было просверлено полностью. То есть образуется пространство, но при этом не сквозное, в которое могут устанавливаться элементы конструкции для повышения качества скрепления или создаваться заглушки. Иногда подобный тип используется при формировании декоративного оформления, однако подобные ситуации наступают не столь часто. Чаще – технологически важный компонент.

Сквозное отверстие на чертеже

Просверливаются и обрабатываются на всю глубину продукции. Есть наличие отдельного норматива номер 11284-75, на основании которого производится соблюдение установленных правил и проведение разметки так, чтобы в последующем не составило проблем произвести ее изучение и преобразование в нужный тип товара.

Если надо нанесение нескольких вариаций отверстий сквозного типа – потребуется указание диаметра и иных характеристик для каждого элемента, причем таким образом, чтобы при его реализации не возникало проблем или недопонимания с созданием нужной вариации. Может потребоваться одновременное обозначение трех типов, следовательно, человек должен понимать принципы схематической передачи. Ознакомьтесь с наглядным пособием.

Сквозное отверстие на чертеже

Квадратное отверстие на чертеже

Квадратный вариант имеет максимально простое оформление – это, соответственно, квадрат, который так и прорисовывается на поверхности, а размеры указываются при использовании полки-выноски, которую допустимо применять для уточнения информации при выполнении любых элементов.

Важно: Отверстие и паз – различающиеся понятия. Первое предполагает размеры не более 1,5 сантиметров, следовательно, второе – более. Допускается обозначение обоих вариаций любых габаритов словом «отверстие», но рекомендуется применять проф. лексику для упрощения понимания предоставленной документации.

Овальные отверстия на чертеже

Детальное изучение на основании представленного далее изображения позволяет оценить сложность обозначения, нормы по вынесению цифр за установленные пределы геометрической фигуры, а также советы, при следовании которым человек несколько упрощает себе задачу.

Совет: В случае, если при выполнении сложного чертежа возникает большое количество вопросов или недопонимания, заканчивается стремительно место, появляются непонятные и неразборчивые элементы – требуется пересмотр перед отправкой результата на проверку. Иначе итоговая работа будет признана неточной или неразборчивой, из-за чего репутация человека будет подорвана. Иногда лучше переделать все с самого начала, чем пытаться исправить заведомо неудачную вариацию.

Овальные отверстия на чертеже

Прямоугольные отверстия на чертеже

Используются при оформлении документов, имеющих отношение к строительному или машиностроительному направлению. особенность – требования к нанесению габаритов на обе стороны в отличие от квадратного варианта, на котором достаточно при использовании одиночной сноски указать показатели для понимания деталей.

Совет: В случае, если в центральной части документа недостаточное количество свободного пространства для оформления информации – стоит использовать выносную линию, на основании которой можно добавить данные относительно размеров, диаметра, иных показателей без нарушения установленных государственных стандартов и нормативов. Использование боковых сносок не ограничивается, то есть их количество может быть таким, которое требуется для достижения оптимального уровня информативности.

Конусные отверстия на чертеже

Есть определенный установленный норматив (ГОСТ) для создания разновидности – 2.320-82. Он используется в промышленном направлении, однако если отверстия конусного типа нашли применение в иных областях – требуется его соблюдение. Особенность – повышенные требования к информативности представленной вариации. Требуется произвести указание информации не только о том, какого размера основных стороны созданного отверстия, но и дополнительно – наклон, наличие дополнительных преобразований, изменения в стандартном оформлении при формировании продукции и т.д. Если человек упустит хоть один показатель – есть риск того, что готовая бумага будет низкого качества, следовательно, она не будет принята в соответствующем направлении.

Конусные отверстия на чертеже

Отверстия по кругу на чертеже

Размещение в круговом оформлении допустимо в случае, если того требует конструкция или сфера применения для повышения конечных характеристик создаваемого товара. При этом введена упрощенная система, на основании которой допускается отказ от дублирования повторяющихся точек на поверхности (то есть не потребуется отрисовка каждой части по-отдельности для достижения установленных правил) – достаточно будет использовать сокращение. Суть в том, что допустимо указание исключительно количество отверстий, которые требуется сформировать, а также размеры, на основании которых и производится получения высокой точности. При этом для каждого представленного кружочка, который и предполагает использование облегченной системы, требуется предоставление описания, чтобы то лицо, которое будет проводить расшифровку, не испытывало затруднений.

Важно: Невидимые линии присутствуют при заполнении бумаг. Они не относятся к видимым линиям, которые можно будет определить и оценить, их присутствие повышает точность.

В ситуации кругового расположения обработка осуществляется по составленной разметке, следовательно, значение имеет точность.

Отверстия в разрезе на чертеже

Представление разрезанного продукта разрешается в случае, когда это повышает информативность и не препятствует распознаванию иных компонентов. Стандарт номер 2.305-2008 как раз занимается вопросами оценки правильности нанесения и грамотности подписания каждого разрезанного компонента на основании инструкции.

Место проведенного разреза обозначается – отсутствие указания не позволит оценить точность работы и понять, в каком месте требуется использование инструмента для внутреннего пространства на основании заданных значений.

Важно: Точки пересечения отмечаются. Отсутствие указаний приведет к неточности при формировании товара, что недопустимо на производстве.

Отверстия в разрезе на чертеже

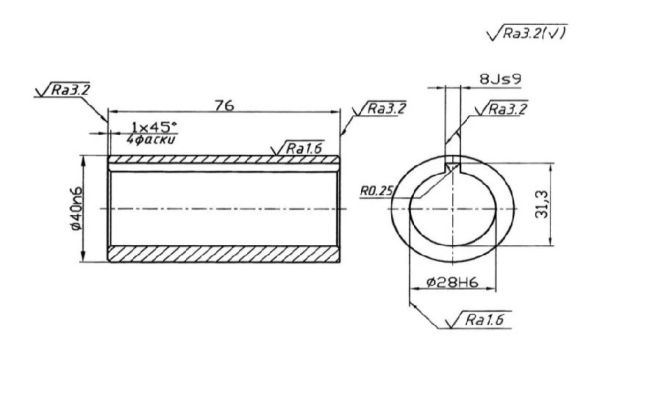

Шероховатость отверстия на чертеже

Если верить нормативам, достаточно будет просто установить галочку на выведенной полке, при этом не применялось никакой особой линии и преобразований при оформлении конструкции. Шероховатость помогает понять структуру создаваемого товара, внешнее покрытие, требования к соединению с иными производимыми продуктами и прочее. Иногда присутствие неровностей на поверхности требуется для повышенного сцепления.

Шероховатость отверстия на чертеже

Глубина отверстия на чертеже

При формировании отверстия, которое уже рассматривалось ранее, значение имеет указание глубины, так как мастер должен понимать, насколько глубоким оно должно получиться, и какое расстояние должно остаться до окончания толщины. Используют сноску и прописывать d1*l1, после этого – буквенное обозначение.

Допуск на отверстия на чертеже

Допуск – показатели разности относительно наибольшим допустимым и наименьшим допустимым показателем отклонения от реального размера при оформлении информации в процессе составления документа. При составлении нормативной документации было понятно, что полностью избежать вероятность появления и проявления неточностей при оформлении сложных работ – не получится, однако внесенные ограничения позволяют избежать проблем при оспаривании качества.

Надо обратиться к ГОСТУ 2.308-79, который и рассказывает человеку о том, какие допуски применяются относительно разных типов отверстий. Чтобы понять, что на прорисованной бумаге присутствует вероятность наличия допуска, используется буква Н, которая устанавливается только для получения информативности проверяющего чертеж.

Если допуск оказывается выше установленных пределов – делается вывод, что соосность оформлена неверно, следовательно, проблемы проявятся в будущем наверняка. При пониженных требования к соосности допускается посадка уровня 8-7, но при этом требования к точности устанавливаются заказчиком. Например, в учебной организации преподаватель может потребоваться минимальные показатели соосности, но при этом при формировании массового выпуска на сооность могут быть закрыты глаза, если она в безопасности и качестве итогового товара, то есть не влияет на получение сертификации.

Между осями осуществляется внедрение информации относительно допуска позиционного типа при использовании стандартной окружности, которую пересекают две черты – вертикальная и горизонтальная соответственно.

При допущении со стороны заказчика проекта отсутствия дублирований можно будет просто произвести указание допуска относительно одной выбранной рамки, после этого производить соединение при использовании стандартный линий к базовой.

Чтобы не возникало проблем, а также не было сложностей при сдаче черчения как учебного предмета, надо знать терминологию, которая может встречаться. К ней относятся:

  • Зазор – это показатель разности, которая возникает относительно размеров создаваемого отверстия, а также вала до момента проведения сборки (имеет отношение к тем ситуациям, при которых возникают отверстия, размер которых оказывается больше вала)
  • Натяг – это также показатель разности, которая возникает относительно размеров вала и отверстия (имеет отношение к той ситуации, когда размеры вала оказываются больше отверстия, вследствие чего состыковка проводится с большим усилием в последующем)

Важно: При необходимости студент или обучающийся может осуществлять расчет отрицательных показателей, если в этом имеется необходимость. Однако, чаще, производится вычисление положительного значения, так как зазоры возникают чаще, чем ситуации с образованием натягов.

  • Наименьший зазор. Показатели разности относительно минимально возданного отверстия, а также наиболее большого варианта вала. Посадка происходит с зазором, но он оказывается минимально возможным при использовании максимального вала
  • Наибольший зазор. Противоположный вариант, при котором производится сравнение показателей самого маленького из представленных валов и самого большого из сформированных углублений. Производится изменение зазора, что может потребоваться при изготовлении некоторых типов продукции, в особенности в направлении машиностроения
  • Наименьший натяг. Показатели разности, высчитываемые в соотношении наименьшего и наибольшего предельных габаритов отверстий, которые измеряются до момента проведения сборки и создания окончательного варианта продукции при организации производственного процесса
  • Наибольший натяг. Те же показатели разности, которые высчитываются на основании вала наибольших размеров и углубления наименьший, до проведения сборки продукта

Важно: Все замеры делаются до выпуска изделия, чтобы было понятно, насколько представленные на бумаги характеристики соответствуют реальным.

Пересечение отверстий на чертеже

В случае, если наблюдается пересечение в моменте проведения построений – обозначения выводятся для каждого отдельного элемента на основании установленных рекомендаций. При отсутствии обозначения для любого составленный документ может считаться незавершенным, из-за чего примется решение отправить его на проведение доработки на основании приложенных корректировок.

Важно: Когда при пересечении наблюдается формирование отличающихся углов – используется выноска с прописыванием углов в точном измерении.

Обозначение нескольких отверстий на чертеже

Отверстие – это полость, созданная в объекте с заданными геометрическими характеристиками. При формировании конструкции для передачи ее в пользование необходимо применять все виды отверстий.

Чаще всего при составлении чертежа на один вид продукции требуется указание десятков отверстий, и в том случае возникает немало вопросов и недопонимания относительно расположения и достижения требуемого уровня информативности.

Важно: Требуется информационное оформление каждого компонента и измерение расстояния между ними, и указание их при использовании дополнительной сноски или при прорисовке черты. Размерные линии чаще применяются для формирования на незагруженном в информационном плане чертеже, иначе – применяются сноски, так как они позволяют провести систематизацию и повысить удобство чтения.

Обозначение нескольких отверстий на чертеже

Совет: Перед проведением каких бы то ни было действий надо просмотреть максимальное количество наглядных примеров – они разберутся с тонкостями и повышенными требованиями, а также оценить итог перед отправкой его на проверку.

Поможем с написанием учебной работы от 24 часов

Повысим оригинальность вашей работы до 99%
